Fallschutzbelag aus Waben
ECO-HOLMAT: Fallschutzbelag aus Waben für Spielplätze
ECO-HOLMAT ist ein zellförmiger Kautschukbelag, der für Spielplätze und Freizeitbereiche im Freien konzipiert wurde. Die Struktur dämpft Stöße, bietet eine rutschfeste Oberfläche und fördert den Wasserabfluss, wobei sie sich auch an unebene oder geneigte Naturböden anpasst. Die offene Struktur ermöglicht es zudem, dass Gras durch den Fallschutzbelag hindurchwächst, wodurch der stoßdämpfende Belag mit dem Untergrund verschmilzt. ECO-HOLMAT ist geprüft nach EN 1177.
Format
1000 × 1500 mm
Dicke
22 mm
CFH auf Rasen
2,72 m
1000 × 1500 mm
Plattenformat.
22 mm
Dicke.
12 kg
Ungefähres Gewicht pro Platte.
Schwarz
. Farbe erhältlich.
01 / Produkt
Fallschutzbelag, der sich harmonisch in die Umgebung einfügt
ECO-HOLMAT wurde für Bereiche entwickelt, in denen es zu Stürzen kommen kann, und vereint Stoßdämpfung, rutschfeste Oberfläche und eine wasserdurchlässige Struktur. Die Wabenstruktur ermöglicht den Einsatz auf natürlichen Untergründen wie Erde und Rasen, auch bei Unebenheiten oder Gefällen, und lässt das Gras durch den Belag hindurchwachsen.
Wabenstruktur
Wabenstruktur und Bodenhaftung
Die offene Struktur fördert die Entwässerung. Die Unterseite ist mit zylindrischen Füßen versehen, die dafür ausgelegt sind, die Haftung auf dem Untergrund zu verbessern.
02 / Galerie
Aufbau und Details von ECO-HOLMAT
Die Abbildungen zeigen die Wabenstruktur der Platte sowie die Gestaltung der Unterseite, die für den Kontakt mit dem Verlegeuntergrund vorgesehen ist.

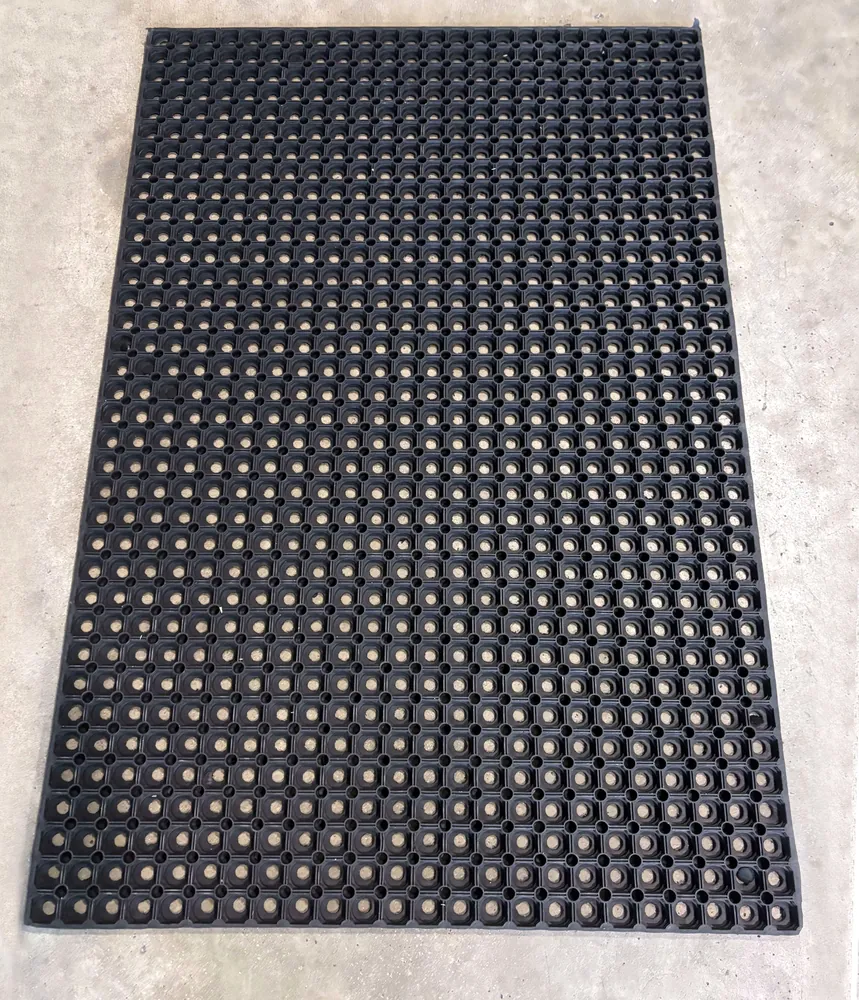

Entwässerungsseite unten

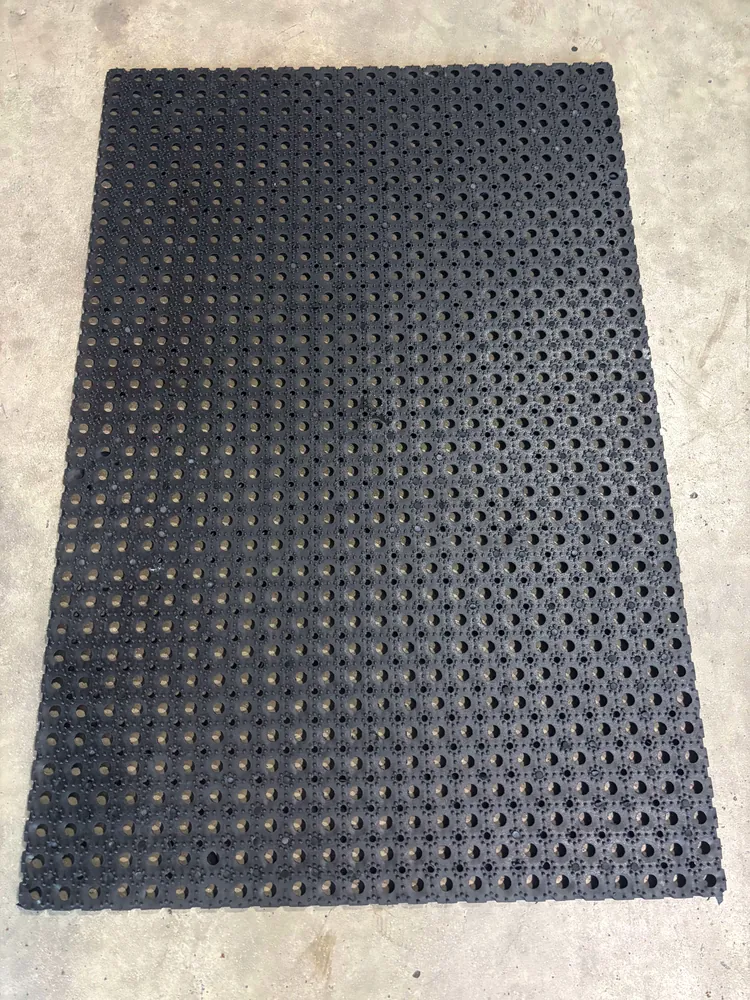

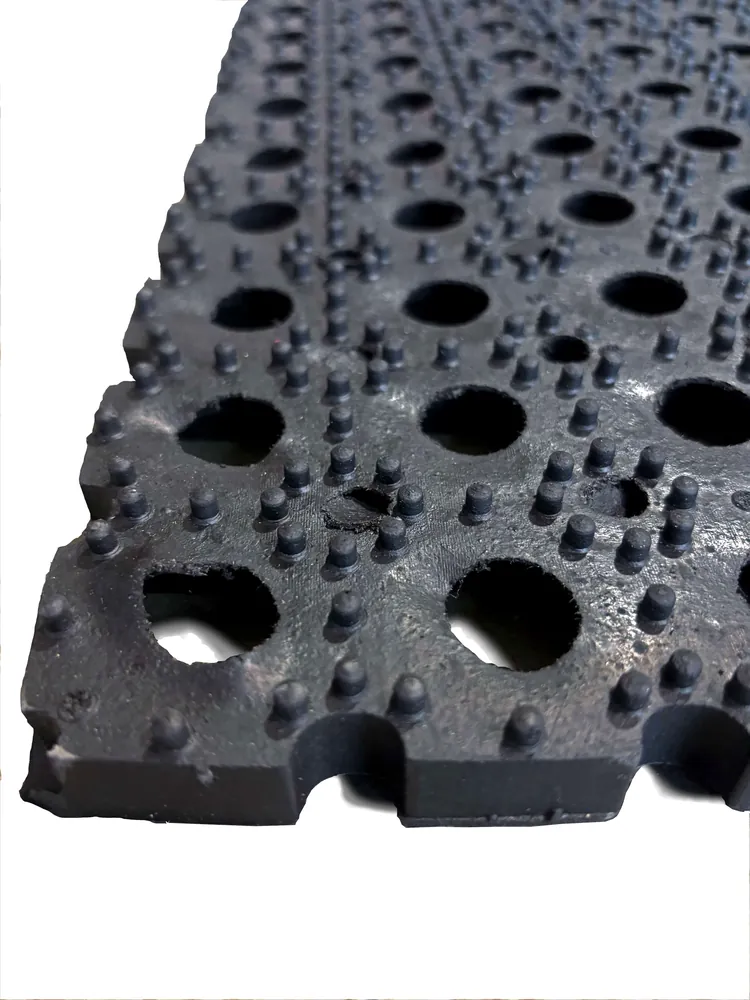

Detailansicht der Alveolaroberfläche

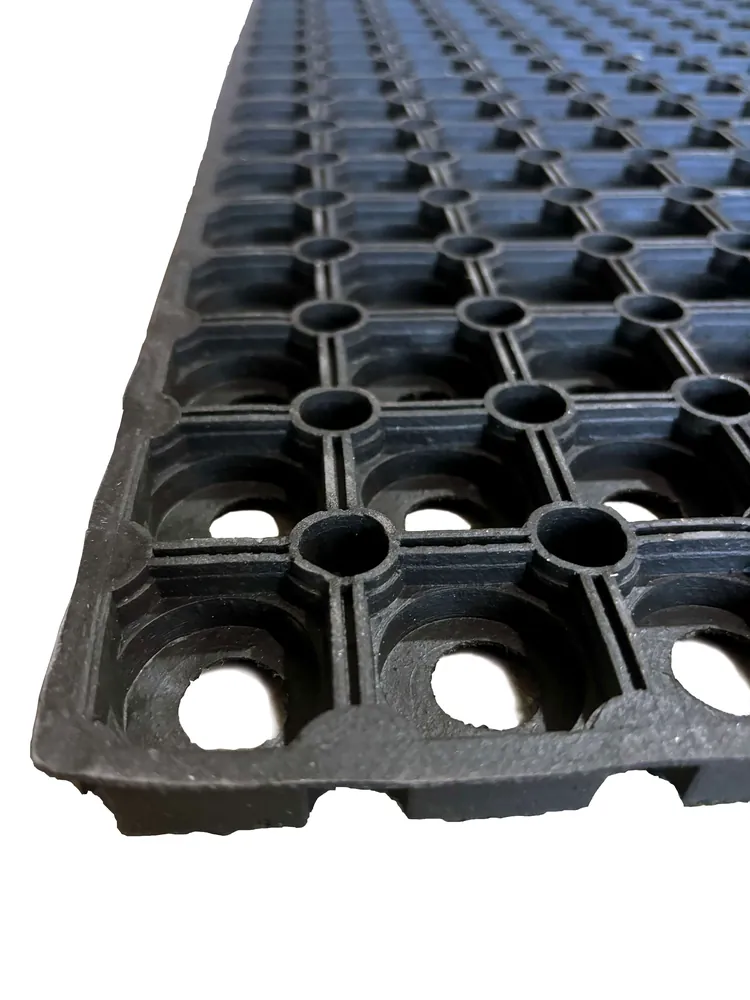

Detailansicht der Unterseite
03 / Anwendungen

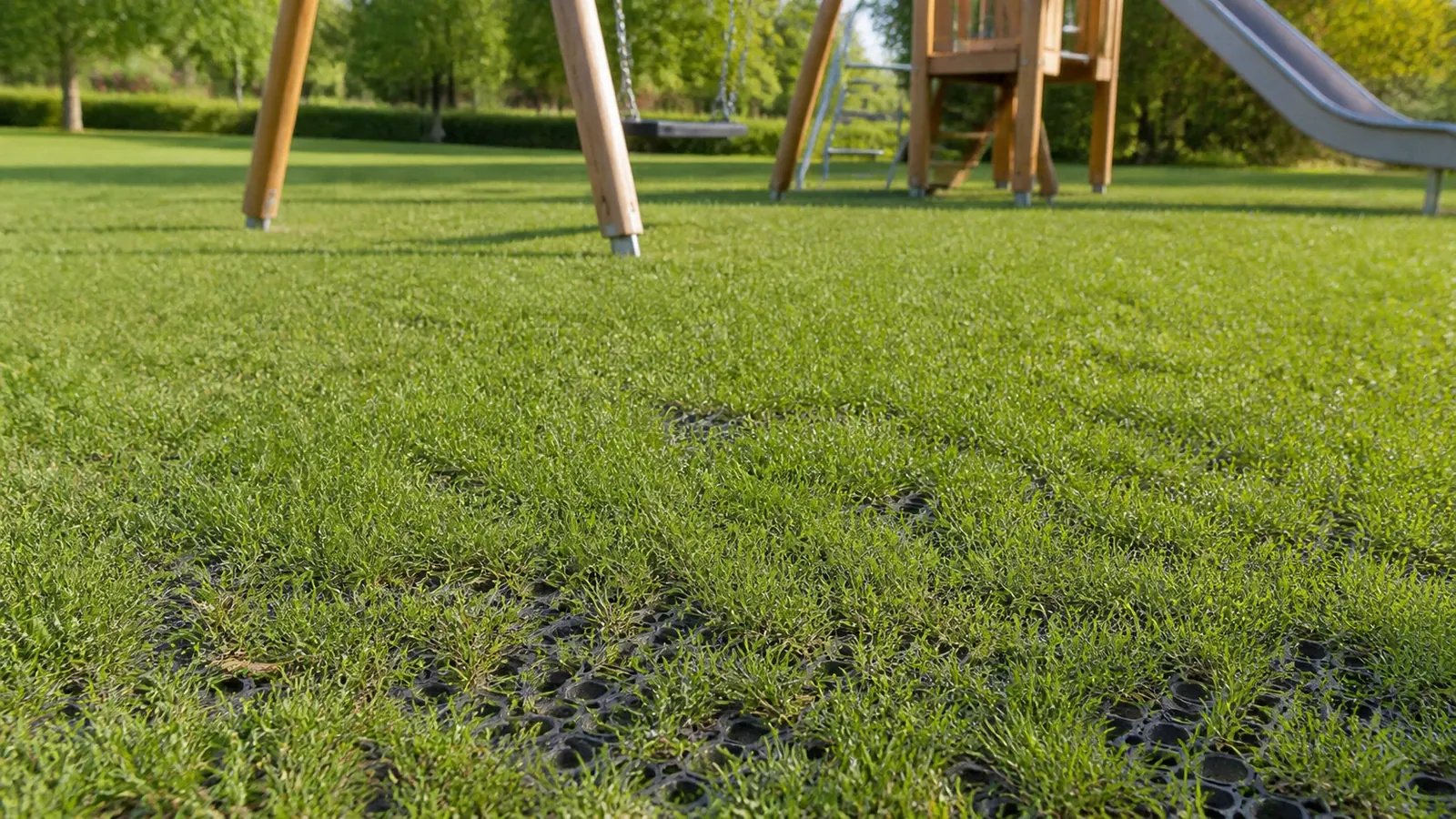

ECO-HOLMAT für Spielplätze und Außenbereiche
ECO-HOLMAT ist für Spielplätze und Freizeitbereiche im Freien konzipiert. Es kann auf natürlichen Untergründen wie Erde und Rasen, auch an Hängen, verlegt werden und eignet sich zudem für künstliche Bodenbeläge oder für temporäre Aufstellungen.
Spielplätze
Für Bereiche, in denen ein Fallschutzbelag erforderlich ist.
Erde und Wiese
Für die Verlegung auf natürlichem Untergrund mit dem vorgesehenen Verlegesystem.
Unebene oder geneigte Flächen
Die Konstruktion passt sich auch an natürliche Untergründe an, die nicht vollkommen eben sind.
Temporäre Installationen
Für den vorübergehenden Einsatz oder auf künstlichen Bodenbelägen können die Platten aufgelegt und miteinander verbunden werden.
04 / Produktdaten
Abmessungen und Eigenschaften von ECO-HOLMAT
Die Tabelle enthält die wichtigsten Daten, die für die Auswahl und die Lieferung des Bodenbelags von Bedeutung sind.
| Format | Dicke | Gewicht der Platte | Ungefähres Gewicht | Farbe |
|---|---|---|---|---|
| 1000 × 1500 mm | 22 mm | 12 kg | 8 kg/m² | Schwarz |
Struktur: wabenförmig und wasserdurchlässig.
Unterseite: mit zylindrischen Füßen versehen.
05 / Sturzschutz
Kritische Fallhöhe (CFH) von 2,72 m auf einer Wiese
Aus dem ECO-FUN-Katalog geht hervor, dass ECO-HOLMAT durch einen Prüf- und Validierungsbericht gestützt wird, der eine kritische Fallhöhe ( CFH) von 2,72 m bescheinigt, die bei einem auf Rasen als Untergrund verlegten Produkt ermittelt wurde.
CFH
2,72 m
Der Wert wurde mit einem auf einer Rasenfläche installierten ECO-HOLMAT ermittelt.
UNI EN 1177
ECO-HOLMAT wurde geprüft nach EN 1177 für den Einsatz als Fallschutz auf Spielplätzen.
Verlegeart
Der CFH-Wert bezieht sich auf die im Test untersuchte Konfiguration; um die vorgesehene Leistung zu erzielen, müssen das Verlegesystem und das für die Installation angegebene Zubehör beachtet werden.
06 / Verlegung
Verlegung von ECO-HOLMAT auf natürlichem Untergrund
Für die Verlegung auf Erde oder Rasen muss der Untergrund vorbereitet werden, indem Steine, Wurzeln und Unebenheiten entfernt und die Oberfläche geebnet werden. Nach der Vorbereitung des Untergrunds wird das Stabilisierungsnetz verlegt; anschließend werden die ECO-HOLMAT-Platten auf das Netz gelegt, mit Heringen im Boden verankert und mit Kunststoffklemmen miteinander verbunden.

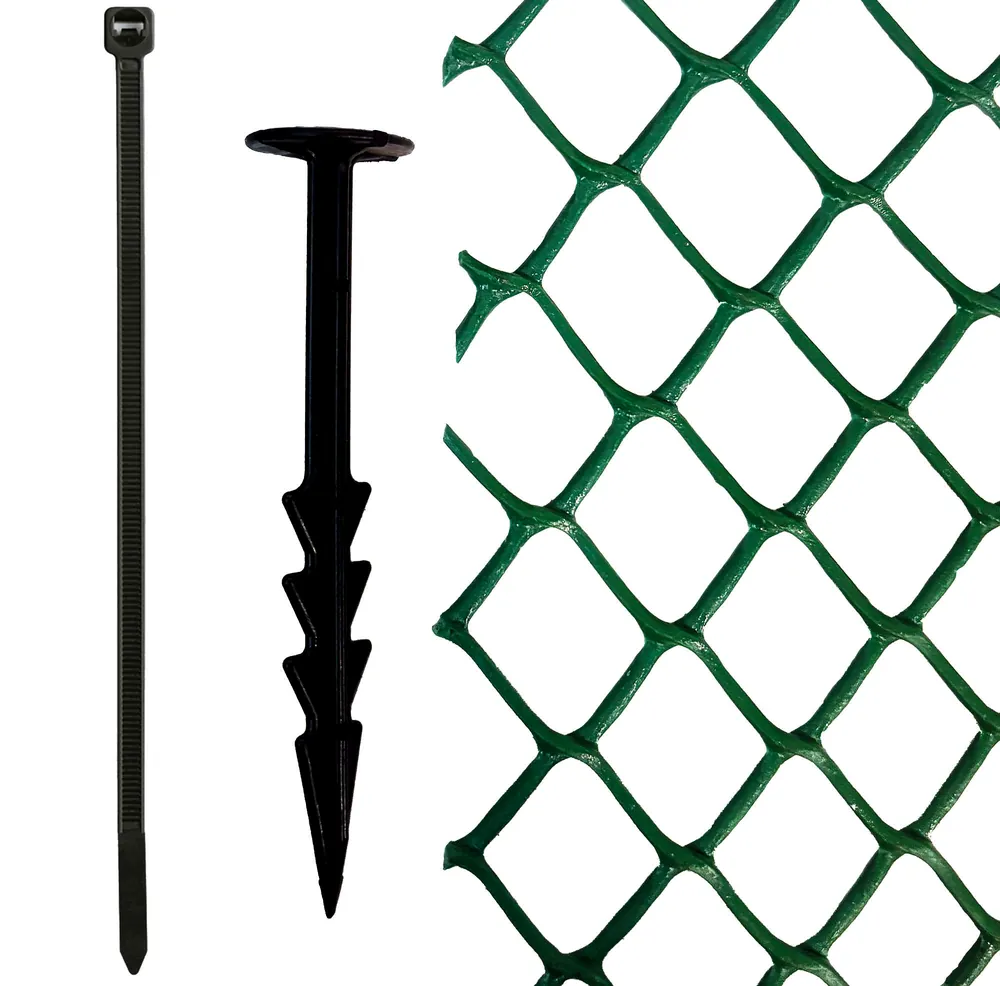

Verlegesystem
Netz, Pfähle und Kabelbinder
Für die dauerhafte Verlegung auf natürlichem Untergrund sind ein Stabilisierungsnetz, Heringe zur Verankerung im Boden sowie Befestigungsbänder zur Verbindung der Platten vorgesehen.
Vorbereitung des Untergrunds
Entfernen Sie Steine, Wurzeln und Unebenheiten und schaffen Sie eine ebene Fläche.
Stabilisierungsnetz
Legen Sie das Netz direkt auf den vorbereiteten Untergrund.
Pfähle und Kabelbinder
Verankern Sie die Platten im Boden und verbinden Sie deren Kanten miteinander.
Für den vorübergehenden Einsatz oder auf künstlichen Bodenbelägen sieht der Katalog vor, dass die Platten einfach aufgelegt und miteinander verbunden werden.
07 / FAQ
Häufig gestellte Fragen zu ECO-HOLMAT
Schnelle Antworten für Planer, Installateure, Händler und Betreiber von Spielplätzen.
Was ist ECO-HOLMAT?
ECO-HOLMAT ist ein Fallschutzbelag aus Kautschuk für Spielplätze und Freizeitbereiche im Freien.
Wie groß ist ECO-HOLMAT?
Die Platte misst 1000 × 1500 mm, ist 22 mm dick und wiegt etwa 12 kg, was 8 kg/m² entspricht .
Wie hoch ist die kritische Fallhöhe von ECO-HOLMAT?
Im Katalog ist eine CFH von 2,72 m angegeben, die mit ECO-HOLMAT ermittelt wurde, das auf einer Rasenfläche als Untergrund verlegt wurde.
Wurde ECO-HOLMAT nach EN 1177 geprüft?
Ja. ECO-HOLMAT wurde geprüft nach EN 1177 für den Einsatz als Fallschutz auf Spielplätzen.
Kann ECO-HOLMAT auf dem Rasen verlegt werden?
Ja. ECO-HOLMAT ist auch für natürliche Bodenbeläge wie Erde und Rasen konzipiert und ermöglicht es dem Gras, durch die Wabenstruktur hindurchzuwachsen.
Kann sie auf einem Hang installiert werden?
Ja. Der Katalog sieht den Einsatz auch auf naturbelassenem, geneigtem Gelände vor.
Welches Zubehör wird für die Verlegung benötigt?
Für die Installation auf natürlichem Untergrund sind ein Stabilisierungsnetz, Heringe und Befestigungsschellen vorgesehen.
Kann ECO-HOLMAT vorübergehend verwendet werden?
Ja. Für den vorübergehenden Einsatz oder auf künstlichen Bodenbelägen sieht der Katalog vor, dass die Platten einfach aufeinandergelegt und miteinander verbunden werden.
